نیازمندی های الکتریکی برای فلومتر ورتکس چیست؟

فلومترهای گرداب به طور گسترده در صنایع مختلف برای اندازه گیری دبی مایعات، گازها و بخار استفاده می شود. به عنوان یک تامین کننده پیشرو فلومتر گردابی، درک نیازهای الکتریکی این دستگاه ها برای اطمینان از عملکرد مناسب و اندازه گیری دقیق آنها بسیار مهم است. در این پست وبلاگ، جنبه های الکتریکی کلیدی فلومترهای گردابی، از جمله منبع تغذیه، خروجی سیگنال و زمین را بررسی خواهیم کرد.

منبع تغذیه

منبع تغذیه نیاز اساسی برای هر وسیله الکترونیکی است و فلومترهای گردابی نیز از این قاعده مستثنی نیستند. فلومترهای گردابی معمولاً برای کارکرد مؤثر به یک منبع توان پایدار نیاز دارند. رایج ترین گزینه های منبع تغذیه برای فلومترهای گردابی عبارتند از:

1. منبع تغذیه DC

بسیاری از فلومترهای گردابی برای کار بر روی منبع تغذیه جریان مستقیم (DC) طراحی شده اند. محدوده ولتاژ معمولی برای فلومترهای گردابی DC بین 12 ولت و 24 ولت DC است. این نوع منبع تغذیه در کاربردهای صنعتی که یک منبع تغذیه پایدار و قابل اطمینان در دسترس است ترجیح داده می شود. منابع تغذیه DC کمتر مستعد نویز و نوسانات الکتریکی هستند که می تواند بر دقت اندازه گیری جریان تأثیر بگذارد.

2. منبع تغذیه AC

در برخی موارد، فلومترهای گردابی نیز می توانند توسط منبع تغذیه جریان متناوب (AC) تغذیه شوند. ولتاژ استاندارد برای فلومترهای گردابی AC معمولاً 110 ولت یا 220 ولت AC است. با این حال، منابع تغذیه AC ممکن است نویز و تداخل الکتریکی ایجاد کند که می‌تواند از طریق فیلتر کردن و تکنیک‌های زمینی مناسب کاهش یابد. هنگام استفاده از منبع تغذیه AC، مهم است که اطمینان حاصل شود که ولتاژ و فرکانس در محدوده مشخص شده فلومتر است.

3. قدرت باتری

برای کاربردهایی که منبع تغذیه پیوسته در دسترس نیست یا جابه جایی لازم است، فلومترهای گردابی با باتری می توانند گزینه مناسبی باشند. فلومترهایی که با باتری کار می کنند معمولاً برای مصرف انرژی کم طراحی شده اند و می توانند برای مدت طولانی روی یک مجموعه از باتری ها کار کنند. با این حال، عمر باتری ممکن است تحت تأثیر عواملی مانند دمای کار، فرکانس اندازه گیری و نوع باتری های مورد استفاده قرار گیرد.

خروجی سیگنال

فلومترهای گردابی سیگنال های الکتریکی تولید می کنند که نشان دهنده سرعت جریان سیال در حال اندازه گیری است. این سیگنال ها باید به یک سیستم کنترل یا یک واحد نمایش برای پردازش و تجزیه و تحلیل بیشتر منتقل شوند. رایج ترین انواع سیگنال خروجی برای فلومترهای گردابی عبارتند از:

1. خروجی آنالوگ

سیگنال های خروجی آنالوگ، سیگنال های الکتریکی پیوسته ای هستند که متناسب با سرعت جریان تغییر می کنند. رایج ترین سیگنال های خروجی آنالوگ مورد استفاده در فلومترهای گردابی 4-20mA و 0-10V DC هستند. سیگنال 4-20 میلی آمپر به طور گسترده ای در کاربردهای صنعتی استفاده می شود زیرا کمتر در معرض نویز الکتریکی قرار دارد و می تواند در فواصل طولانی بدون تلفات قابل توجه منتقل شود. سیگنال 0-10 ولت DC نیز در برخی کاربردها استفاده می شود، اما نسبت به تداخل الکتریکی حساس تر است و ممکن است به محافظ و زمین مناسب نیاز داشته باشد.

2. خروجی پالس

سیگنال های خروجی پالس، پالس های الکتریکی گسسته ای هستند که در فرکانس متناسب با نرخ جریان تولید می شوند. هر پالس نشان دهنده حجم خاصی از سیال است که از فلومتر عبور می کند. سیگنال‌های خروجی پالس معمولاً برای جمع‌سازی جریان استفاده می‌شوند و می‌توانند به راحتی با شمارنده‌ها، یکپارچه‌سازها یا کنترل‌کننده‌های منطقی قابل برنامه‌ریزی (PLC) ارتباط برقرار کنند. فرکانس پالس را می توان برای مطابقت با نیازهای برنامه تنظیم کرد.

3. خروجی دیجیتال

سیگنال های خروجی دیجیتال برای انتقال داده های اندازه گیری جریان در قالب دیجیتال استفاده می شود. رایج ترین پروتکل های ارتباطی دیجیتالی مورد استفاده در فلومترهای گردابی Modbus، HART و Profibus هستند. سیگنال‌های خروجی دیجیتال مزایای متعددی نسبت به خروجی‌های آنالوگ و پالس دارند، از جمله دقت بالاتر، ایمنی بهتر در برابر نویز، و توانایی انتقال اطلاعات اضافی مانند دما، فشار و داده‌های تشخیصی.

زمین کردن

اتصال زمین مناسب برای عملکرد قابل اعتماد فلومترهای گردابی ضروری است. اتصال زمین به محافظت از فلومتر در برابر نویز الکتریکی، تداخل و تخلیه الکترواستاتیک (ESD) کمک می کند. همچنین ایمنی کارکنانی که فلومتر را کار می کنند را تضمین می کند. در زیر چند نکته کلیدی وجود دارد که باید هنگام اتصال به زمین فلومتر گردابی در نظر گرفت:

1. هادی های زمین

فلومتر باید با استفاده از یک هادی زمینی اختصاصی به یک زمین قابل اطمینان متصل شود. هادی زمین باید مقاومت کمی داشته باشد و بتواند حداکثر جریان خطا را حمل کند. توصیه می شود از هادی مسی با حداقل سطح مقطع 6 میلی متر مربع استفاده شود.

2. الکترودهای زمین

هادی اتصال زمین باید به یک الکترود اتصال به زمین مانند میله زمین یا شبکه اتصال به زمین متصل شود. الکترود اتصال زمین باید در عمق کافی در زمین نصب شود تا از تماس الکتریکی خوب با زمین اطمینان حاصل شود. مقاومت الکترود اتصال زمین باید به طور منظم اندازه گیری شود تا اطمینان حاصل شود که در محدوده قابل قبول است.

3. انزوا

در برخی موارد، ممکن است لازم باشد فلومتر را از بقیه سیستم الکتریکی جدا کنید تا از تداخل الکتریکی جلوگیری شود. ایزولاسیون را می توان با استفاده از ترانسفورماتورهای ایزولاسیون، اپتوکوپلرها یا سایر دستگاه های جداسازی به دست آورد. جداسازی به کاهش خطر نویز الکتریکی و تداخل منبع تغذیه یا سایر تجهیزات الکتریکی کمک می کند.

مقایسه با سایر انواع فلومتر

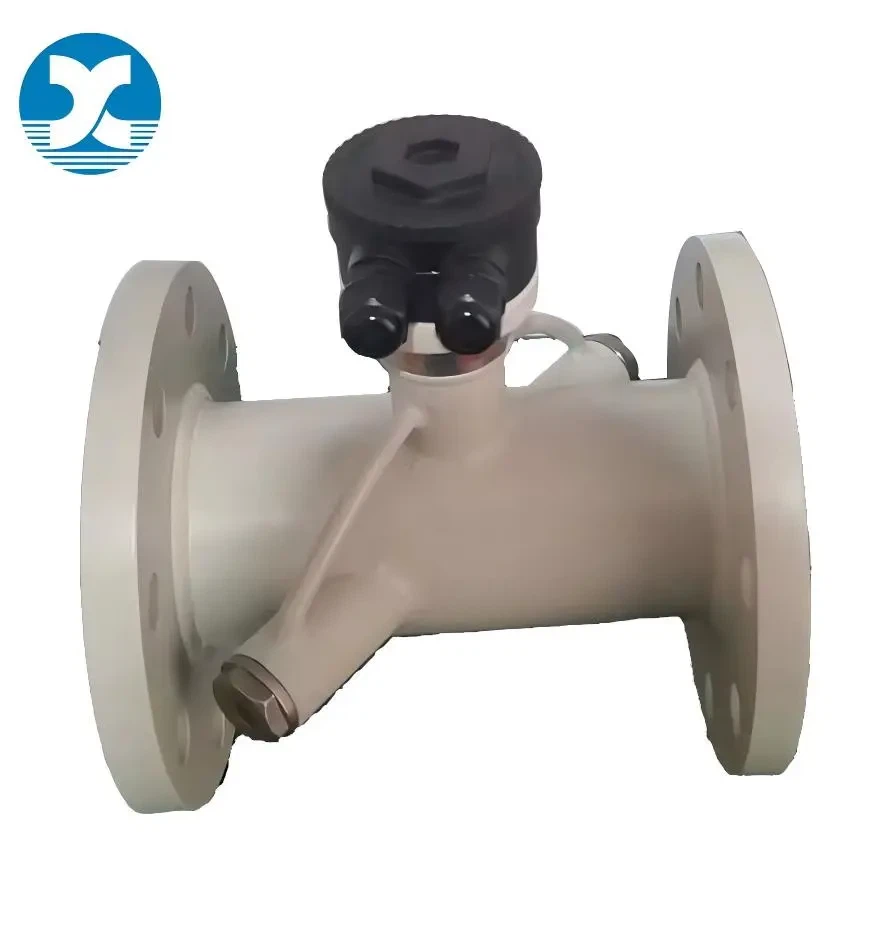

هنگام در نظر گرفتن نیازهای الکتریکی فلومترهای گردابی، مقایسه آنها با انواع دیگر دبی سنج ها نیز مفید است.فلومتر مغناطیسیبر اساس قانون القای الکترومغناطیسی فارادی عمل می کند و معمولاً برای تولید میدان مغناطیسی به منبع تغذیه نیاز دارد. آنها معمولا گزینه های خروجی آنالوگ و دیجیتال مشابه فلومترهای گردابی دارند.فلومتر التراسونیکاز امواج مافوق صوت برای اندازه گیری نرخ جریان استفاده کنید و ممکن است بسته به فناوری مورد استفاده، ویژگی های مصرف برق متفاوتی داشته باشد. آنها همچنین گزینه های مختلف خروجی سیگنال را برای ادغام با سیستم های کنترل ارائه می دهند.فلومتر شناور لوله فلزیفلومترهای مکانیکی هستند که ممکن است در برخی موارد به منبع تغذیه خارجی نیاز نداشته باشند، اما ممکن است در مقایسه با فلومترهای الکترونیکی مانند فلومترهای گردابی، دارای قابلیت خروجی سیگنال محدودی باشند.

نتیجه گیری

در نتیجه، الزامات الکتریکی فلومترهای گردابی برای عملکرد مناسب و اندازه‌گیری دقیق آنها بسیار مهم است. منبع تغذیه پایدار، سیگنال خروجی مناسب و زمین مناسب فاکتورهای ضروری هستند که باید هنگام نصب و استفاده از فلومتر گردابی در نظر گرفته شوند. به عنوان یک تامین کننده قابل اعتماد فلومتر گرداب، می توانیم اطلاعات دقیقی در مورد نیازهای الکتریکی محصولات خود به شما ارائه دهیم و به شما کمک کنیم تا مناسب ترین فلومتر را برای کاربرد خود انتخاب کنید.

اگر مایل به خرید فلومتر گرداب هستید یا در مورد محصولات ما سوالی دارید، لطفاً برای مشاوره دقیق با ما تماس بگیرید. تیم متخصص ما آماده است تا به شما در یافتن بهترین راه حل برای نیازهای اندازه گیری جریان کمک کند.

مراجع

• ISO 5167-1:2003، اندازه گیری جریان سیال با استفاده از دستگاه های دیفرانسیل فشار وارد شده در لوله های مقطع دایره ای که به طور کامل کار می کنند - قسمت 1: اصول و الزامات عمومی
• گزارش AGA شماره 3، اندازه گیری گاز توسط اوریفیس متر
• API Manual of Petroleum Measurement Standards, Chapter 5, Flow Measurement
